1.範圍

本規範涵蓋了打頭螺栓、螺釘和螺柱的金屬流線形式的要求。螺栓、螺釘或螺柱製造中的打頭方式決定了晶體流線形式，但它也受到緊固件和模具設計以及冷鐓方式的很大影響。建議使用模具設計模擬軟件，這是一種常用做法，可提供可靠的冷鐓預測，以獲得更高的金屬流線質量。

2. 測試方法

2.1 熱處理後，確定金屬流線的可接受性是非常主觀的，因此，金屬流線檢測應在剛冷鐓後、熱處理前以及零件的後續加工後進行，並應作為主要製造檢驗方法。

2.2 影響金屬流線形式的設計或加工變化需要重新驗證。這些變更包括但不限於：模具或模具變更、材料或線材變更。在發生這些變化的任何情況下，應重新驗證零件。

2.3 頭部和杆部應大致在中心線上剖切，杆部的最小長度為柄部直徑的1.0倍。

2.4 使用基於ASTM E340的腐蝕方法，並如製造商控製計劃所示，對剖切的頭部和杆部進行宏觀腐蝕，以充分顯示金屬流線形式。應以足夠的放大倍數查看金屬流線樣品，以確保金屬流線具有足夠的分辨率。

注：腐蝕後，金剛石砂輪上的輕微“暴露”拋光會消除流線脊上的一些凸起區域。該工藝改善了腐蝕流線較暗根部與光亮或拋光波峰之間的對比度，來改進評估。

3. 流線形式的要求

3.1整個產品中的金屬流線應連續且不間斷，除非已確定飛邊切邊可接受。圓角和圓弧周圍必須保持連續和不間斷的金屬流線，但可能受到壓縮。不接受終止於末端到杆圓角、圓弧或杆表麵的金屬流線。在鐓粗零件中，頭部的整個材料壓縮區應高於頭部至杆圓角。圖#1、圖#2和圖#3顯示了法蘭頭中可接受的典型金屬流線形式。圖#4和#5顯示了法蘭頭中典型的不可接受的金屬流線形式，以供比較。所有圖片均表示法蘭頭產品。但是，金屬流線原則和要求適用於所有頭部形狀。圖6和圖7顯示了沉窩驅動零件的可接受金屬流線。圖8和圖9顯示了沉窩驅動零件中不可接受的金屬流線。

注：壓縮區是鍛造過程中產生的材料晶體流。這些是基本金屬的壓實流動晶體，並在鍛造過程中流動形成零件形狀。整個壓實金屬流線應位於支承麵或支承麵上方，因為該區域包含可能導致製造和零件性能不良的最大內應力。

圖1 – 可接受的金屬流線形式

圖2-可接受的金屬流線圖

圖3-輕微的可接受的金屬流線圖

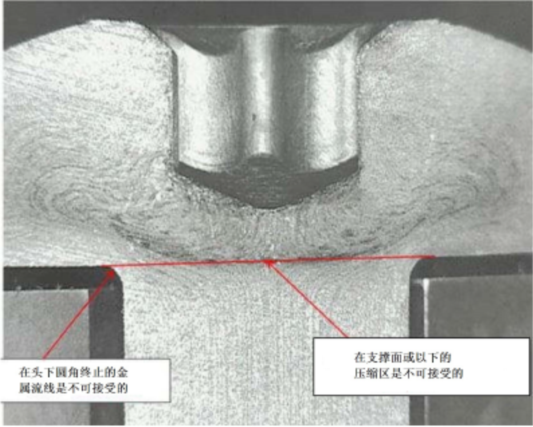

圖4-不可接受的金屬流線形式

圖5-不可接受的金屬流線圖

圖6-可接受的沉窩驅動零件類型的金屬流線

圖7-可接受的沉窩驅動零件的金屬流線

圖8-不可接受的沉窩驅動零件的金屬流線

圖9-不可接受的沉窩驅動零件的金屬流線

以上要求均摘處SAE USCAR 8
